液壓管接頭的種類和選用

管接頭是油管與油管、油管與液壓元件之間的可拆式連接件，它應滿足裝拆方便、連接牢靠、密封可靠、外形尺寸小、通油能力大、壓力損失小、加工工藝性好等要求。按油管與管接頭的連接方式，管接頭主要有焊接式、卡套式、擴口式、扣壓式等形式;每種形式的管接頭中，按接頭的通路數量和方向分有直通、直角、三通等類型；與機體的連接方式有螺紋連接、法蘭連接等方式。此外，還有一些滿足特殊用途的管接頭。

1.  焊接式管接頭

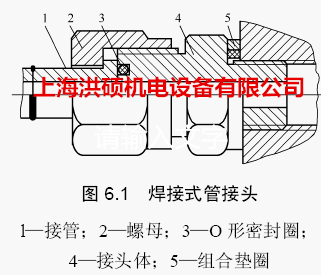

圖 6.1所示為焊接式直通管接頭，主要由接頭體 4、螺母2和接管 l組成，在接頭體和接管之間用o形密封圈 3密封。當接頭體擰入機體時，采用金屬墊圈或組合墊圈 5實現端面密封。接管與管路系統中的鋼管用焊接連接。焊接式管接頭連接牢固、密封可靠，缺點是裝配時需焊接，因而必須采用厚壁鋼管，且焊接工作量大。

2. 卡套式管接頭

圖 6.2所示為卡套式管接頭結構。這種管接頭主要包括具有 24°錐形孔的接頭體4，帶有尖銳內刃的卡套2，起壓緊作用的壓緊螺母3三個元件。旋緊螺母3時，卡套2被推進24°錐孔，并隨之變形，使卡套與接頭體內 錐面形成球面接觸密封；同時，卡套的內刃口嵌入油管l的外壁，在外壁上壓出一個環形凹槽，從而起到可靠的密封作用?？ㄌ资焦芙宇^具有結構簡單、性能良好、 質量輕、體積小、使用方便、不用焊接、鋼管軸向尺寸要求不嚴等優點，且抗振性能好，工作壓力可達 31.5MPa，是液壓系統中較為理想的管路連接件。

3. 錐密封焊接式管接頭

圖 6.3所示為錐密封焊接式管接頭結構。這種管接頭主要由接頭體 2、螺母4和接管5組成，除具有焊接式管接頭的優點外，由于它的o形密封圈裝在接管5的24°錐體上，使密封有調節的可能，密封更可靠。工作壓力為 34.5MPa，工作溫度為－25℃～80℃。這種管接頭的使用越來越多。

4. 擴口式管接頭

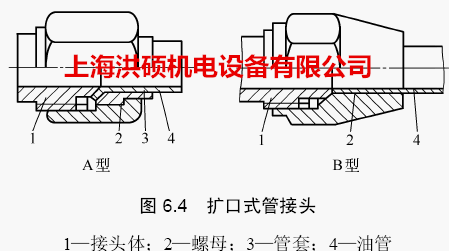

圖 6.4所示是擴口式管接頭結構。這種管接頭有A型和B型兩種結構形式：A型由具有74°外錐面的管接頭體1、起壓緊作用的螺母2和帶有60°內錐孔的管套 3組成；B型由具有90°外錐的接頭體l和帶有90°內錐孔的螺母2組成。將已沖成喇叭口的管子置于接頭體的外錐面和管套(或B型螺母)的內錐孔之間，旋 緊螺母使管子的喇叭口受壓，擠貼于接頭體外錐面和管套(或B型的螺母)內錐孔所產生的間隙中，從而起到密封作用。擴口式管接頭結構簡單、性能良好、加工和 使用方便，適用于以油、氣為介質的中、低壓管路系統，其工作壓力取決于管材的許用壓力，一般為3.5MPa～16MPa。

5. 膠管總成

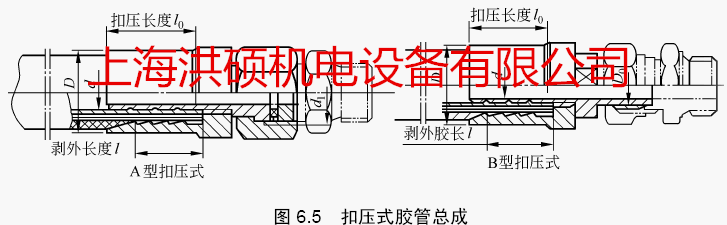

鋼絲編織和鋼絲纏繞膠管總成包括膠管和接頭，有A，B，C，D，E，J，…型，其中A、B、C為標準型。A型用于與焊接式管接頭連接，B型用于與卡套式管接頭連接，C型用于與擴口式管接頭連接。圖6.5所示是A、B型扣壓式膠管總成?？蹓菏侥z管接頭主要由接頭外套和接頭芯組成。接頭外套的內壁有環形切槽，接頭芯的外壁呈圓柱形，上有徑向切槽。當剝?nèi)ツz管的外膠層，將其套入接頭芯時，擰緊接頭外套并在專用設備上扣壓以緊密連接。

6. 快速接頭

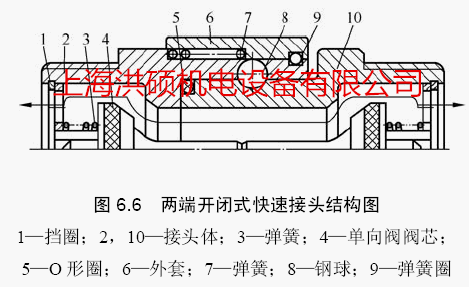

快速接頭是一種不需要使用工具就能夠?qū)崿F(xiàn)管路迅速連通或斷開的接頭。快速接頭有兩種結構形式：兩端開閉式和兩端開放式。如圖6.6所示為兩端開閉式快速接頭 的結構圖。接頭體2、10的內腔各有一個單向閥閥芯4，當兩個接頭體分離時，單向閥閥芯由彈簧3推動，使閥芯緊壓在接頭體的錐形孔上，關閉兩端通路，使介質不能流出。當兩個接頭體連接時，兩個單向閥閥芯前端的頂桿相碰，迫使閥芯后退并壓縮彈簧，使通路打開。兩個接頭體之間的連接，是利用接頭體2上的6個(或8個)鋼球落在接頭體10上的V形槽內而實現的。工作時，鋼珠由外套6壓住而無法退出，外套由彈簧7頂住，保持在右端位置。
