蓋茨gates液壓軟管總成，也叫膠管總成。就是將經鋼絲編織或纏繞增強的膠管的兩頭和金屬連接接頭經過扣壓裝配而成的總成結構。
橡膠軟管的鋼絲增強層一般分為鋼絲編織和鋼絲纏繞兩種，增強層數一般從1層到最多6層，其中，內膠層容納流體介質，增強層是骨架，保證壓力，外膠層保護增強層，結構示意圖如下：
金屬接頭的連接形式分為螺紋式和法蘭式，螺紋式接頭的常見密封型式有24°錐面O型圈彈性密封、74°錐面金屬硬密封、平面O型圈彈性密封
蓋茨gates膠管壓結構示意圖如下：
蓋茨gates液壓軟管總成扣壓裝配好后的結構型式示意圖如下：
1、蓋茨gates液壓軟管總成的使用注意事項如下：
2、試驗壓力：2倍的工作壓力下，保壓60秒，無泄漏，無壓力值下降。
3、爆破壓力：一般指4倍的工作壓力值。
4、溫度范圍：一般指-40℃至+100℃。
5、蓋茨gates軟管的基本型號規格以軟管的內徑，即圓整后的公稱通徑DN，來標識。
6、蓋茨gates軟管彎曲半徑：指在最大壓力下持續工作時所能選取的最小的彎曲半徑，小于推薦的彎曲半徑使用會嚴重影響軟管的強度。另外，軟管和軟管接頭連接的過渡的最小直線長度（圖示D）應大于軟管外徑的1.5倍。
7、蓋茨gates軟管總成的排布：應避免軟管因拉伸、壓縮、扭曲、或在銳角處摩擦而損壞，不應在扭轉狀態下使用。
8、蓋茨gates軟管總成的貯存：受溫度、光照等因素的影響，其有效期難以確定。
DIN標準中規定，裝配總成所用的軟管必須是四年以內生產的，軟管總成生產后，使用年限不得超過6年，其中在6年里，貯存的時間不得超過2年。
ISO標準中規定，軟管和軟管總成的有效期不得超過10年。
軟管經貯存后，若目測表面有龜裂、銹蝕等，使用前應做壓力測試。
其中，接頭內O型圈的有效期不超過2年。

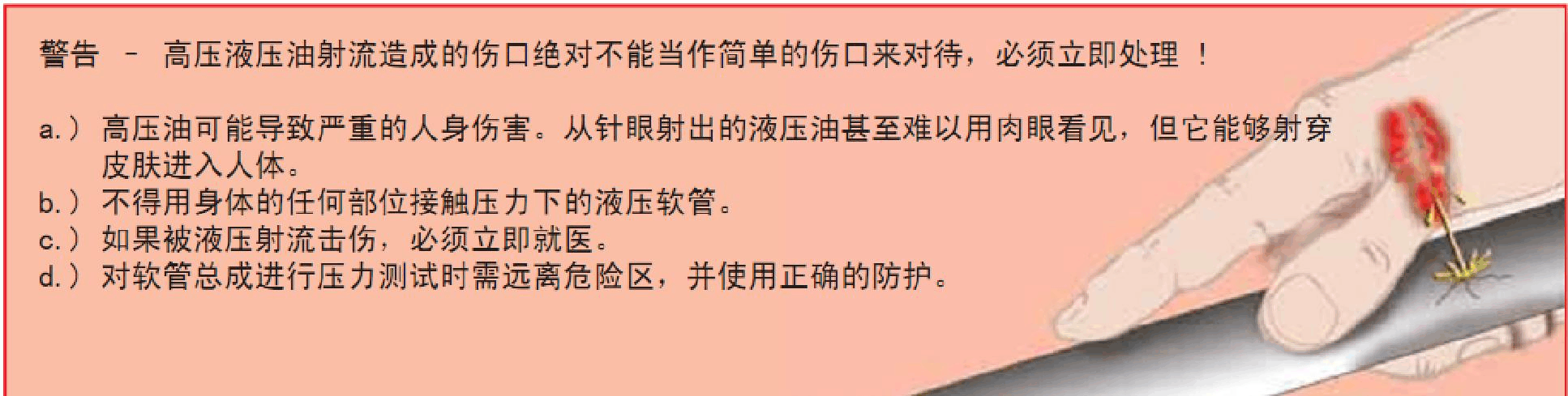

9、安全警告：
10、常規檢查：如發現軟管的外膠層變脆或開裂，必須盡快更換。

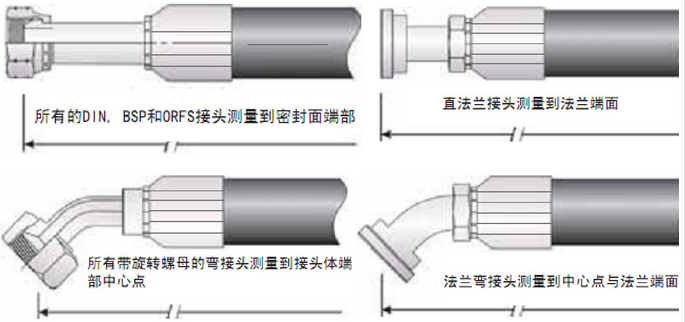

11、蓋茨gates軟管總成的長度：根據具體情況進行截取
12、軟管總成的清潔度：為保證液壓系統的清潔度，軟管總成生產后，應使用專業清洗設備用含防銹劑的清洗液沖洗軟管總成的內壁，使得清洗液的清潔度至少達到NAS 8級，然后用高壓氣體將清洗液吹出。為了長期防護，應使用塑料蓋封住軟管總成的兩頭。
13、正確使用蓋茨gates膠管的長度，膠管在高的壓力下長度發生變化 （ -4%-+2% ） 以及機械運動引起的長度變化。

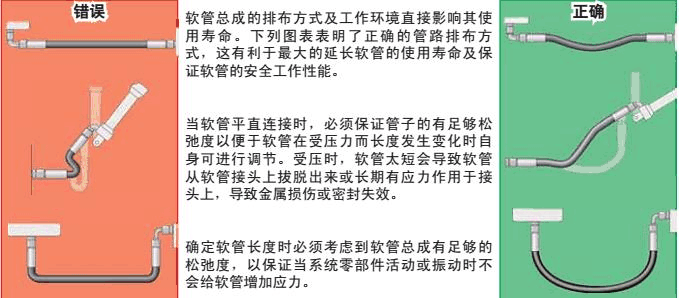

14、蓋茨gates軟管總成的排布：
15、蓋茨gates軟管總成護套附件：
16、螺母接頭軟管正確的安裝方法：
金屬與金屬接觸密封 將螺母用手擰緊，再用扳手加擰1-1/4圈；
O型圈彈性密封 將螺母用手擰緊，再用扳手加擰1-1/4圈；

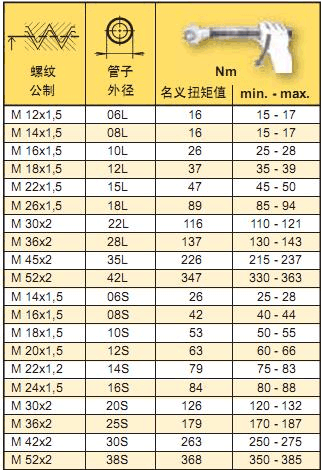

扳手扭矩值：
17、單位轉換：
1psi（磅每平方英寸）= 0.06895 bar 1 bar = 14.5035 psi
攝氏度*9/5+32=華氏度
18、目測檢查軟管和接頭，一旦發現下列現象，應盡快更換：
接頭在軟管上有滑移；外覆蓋層破壞、割傷、腐蝕（有增強層暴露在外）；軟管硬化、開裂、碳化；接頭破壞、損壞、腐蝕；接頭或軟管泄漏；軟管屈折被壓扁或受到扭曲；外膠層發泡、變軟、剝蝕或脫層。
彈性密封件，在熱和壓力下，會最終老化、磨損、硬化，從而導致密封失效。
