快速接頭，是一種不需要工具就能實現管路連通或斷開的接頭。
快速接頭可分為：空氣用快速接頭、氧氣燃料氣體用快速接頭、氣體液體共用快速接頭、油壓用快速接頭、惰性氣體用快速接頭、冷卻水溫油用快速接頭、半導體快速接頭。
一、按用途形式可分為
1、 空氣用快速接頭
2、 氧氣、燃料氣體用快速接頭
3、 氣體、液體共用快速接頭
4、 油壓用快速接頭
5、 惰性氣體用快速接頭
6、 冷卻水、溫油用快速接頭
7、 半導體快速接頭
二、按結構形式可分為
1、兩端開閉式
2、兩端開放式
3、單路開閉式
三、各用途形式詳細介紹
1、 空氣用快速接頭
主要用于空氣配管、氣動工具配件。對應其用途，有豐富多樣的本體材質、尺寸及安裝形狀多樣。 使用注意事項： 注意 l 請不要用于流體以外的用途。 l 請不要用于適用流體以外的流體。 l 使用時不要超過最高使用壓力。 l 不要在使用溫度范圍以外使用，防止造成密封材料的變形，易導致形成泄露。 l 不要進行人為的擊打、彎曲、拉伸、防止造成破損。 l 不要在混入金屬粉或砂塵等地方使用，可以在此處使用，沃爾特快速接頭可以在很惡劣的工況下使用，并且保證使用壽命的長久。 l 如附著雜物會造成工作不良或泄漏。 l 請勿拆卸快速接頭。
2、 氧氣、燃料氣體用快速接頭
主要用于通用熔斷器配管，具有流量大，耐久性，抗腐蝕性的特點。主體材質、尺寸以及安裝形狀豐富多樣。 使用注意事項： 警告 l 流體必須從套筒側流向插頭側。 l 請使用管制螺紋的外螺紋用密封材料。 l 安裝螺紋時，請不要超過最大緊固扭矩，防止造成破損。 l 請不要用于快速流體接頭以外的用途。 l 請不要用于適用流體以外的流體。 l 請不要與其它公司產的快速流體接頭相連接。 l 使用時不要超過最高使用壓力限制。 l 不要在使用溫度范圍以外使用，防止造成密封材料磨損或泄漏。 l 不要進行人為的擊打、彎曲、拉伸、防止造成破損。 l 不要在混入金屬粉或砂塵等地方使用，防止造成工作不良或泄漏。 l 如附著雜物會造成工作不良或泄漏。 l 請不要用于氣體滯留的地方。 l 附近有明火時，請不要進行裝卸作業。 l 產生回火時，請用新品替換。 l 安裝軟管時，絕對不要沾有油分，防止造成自然起火。 l 再次安裝軟管時，軟管的端部從大于3厘米處切下。 注意 l 請不要用于快速流體接頭以外的用途。 l 把軟管牢牢地插入接口根部，用軟管皮帶或螺母固定。 l 為了防止占有水分，應在室內保存。 l 不要使用有裂紋的軟管，防止造成泄漏和脫落。 l 使用前應進行泄漏檢查，存在泄漏時，應立即停止使用并用新品替換。 l 應確認氣焊槍閥門處于關閉狀態后再進行連接。
3、 氣體、液體共用快速接頭
主要用于離子冷卻裝置配管、釀酒裝置、工作機器的切削油配管、洗車機器。通過簡單的杠桿操作連接，可輸送液體、氣體、粉末等。主體材質、尺寸以及安裝形狀豐富多樣。 使用注意事項： 警告 l 請不要用于適用流體以外的流體。 l 使用時不要超過最高使用壓力。 l 不要用于使用溫度范圍外，防止造成密封材料磨損或泄漏。 l 請勿拆卸 注意 l 請使用管制螺紋的外螺紋用密封材料。 l 安裝時，所加力矩不要超過最大力矩，防止造成破損。 l 請不要用于快速接頭以外的用途。 l 請不要與其它公司產的快速流體接頭相連接。 l 不要進行人為的擊打、彎曲、拉伸、防止造成破損。 l 不要在混入金屬粉或砂塵等地方使用，防止造成工作不良或泄漏。 l 如附著雜物會造成工作不良或泄漏。 l 在快速接頭前必須設置制動閥。 l 請不要作為鉸鏈接頭使用。 l 如用于有震動、沖擊的機器會造成耐久性降低。 l 鋼制、鐵制快速接頭不要使用水、乙二醇系列的介質。表面涂鋅層會溶解。 l 使用流體是經過過濾器過濾的潔凈流體。 l “O”密封圈使用時必須一直保持帶有油分狀態。 l 參照本注意事項的結尾部分內容，確認適合使用流體的密封材質及主體材質。

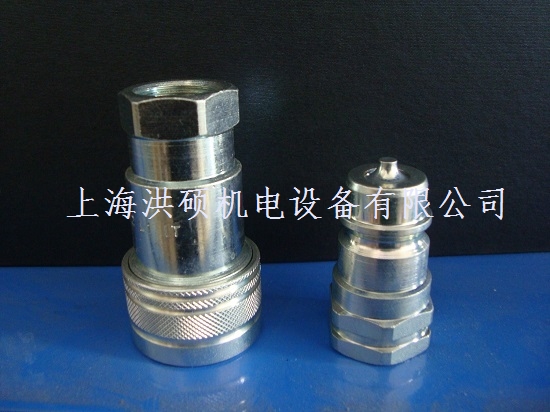

4、 油壓用快速接頭
主要用于油壓裝置、建筑機械。主體材質應采用能抗振動和沖擊的金屬。尺寸以及安裝形狀豐富多樣。 使用注意事項 警告 l 請不要用于適用流體以外的流體。 l 使用時不要超過最高使用壓力限制。 l 不要用于使用溫度范圍外，防止造成密封材料磨損或泄漏。 l 請勿拆卸 注意 l 管制螺紋的外螺紋要使用螺紋專用密封材料。 l 安裝時，所加力矩不要超過最大力矩，防止造成破損。 l 請不要用于快速接頭以外的用途。 l 請不要與其它公司產的快速流體接頭相連接。 l 不要進行人為的擊打、彎曲、拉伸、防止造成破損。 l 不要在混入金屬粉或砂塵等地方使用，防止造成工作不良或泄漏。 l 如附著雜物會造成工作不良或泄漏。 l 在快速接頭前必須設置制動閥。 l 請不要作為鉸鏈接頭使用。 l 如用于有震動、沖擊的機器會造成耐久性降低的原因。 l 不要使用水、乙二醇系列的介質。此類物質會造成表面涂鋅層溶解。 l 使用流體必須是經過過濾器過濾的潔凈流體。 l “O”密封圈使用時必須一直保持帶有油分狀態。 l 使用時流體的流速應保持在8m/s以下。 l 參照本注意事項的結尾部分內容，確認適合使用流體的密封材質及主體材質。
5、 惰性氣體用快速接頭
要用于抽真空配管、壓縮機耐壓試驗。套筒、插塞均有內置的適用于真空用途的自動開關閥門，分離狀態時可保持1.3×10Pa的真空度。 使用注意事項： 警告 l 使用時不要超過最高使用壓力限制。 l 不要在使用溫度范圍以外使用，防止造成密封材料磨損或泄漏。 l 不要進行人為的擊打、彎曲、拉伸、防止造成破損。 l 在加壓狀態下或殘壓狀態下請不要進行連接分離。 l 請不要進行拆卸 注意 l 請使用管制螺紋的外螺紋用密封材料。 l 不要進行人為的擊打、彎曲、拉伸、防止造成破損。 l 請不要用于適用流體以外的流體。 l 請不要用于快速接頭以外的用途。 l 不要與其它公司產的快速流體接頭相連接。 l 不要在混入金屬粉或砂塵等地方使用，防止造成工作不良或泄漏。 l 如附著雜物會造成工作不良或泄漏。 l 在快速接頭前必須設置制動閥。 l 請不要作為鉸鏈接頭使用。 l 如用于有震動、沖擊的機器會造成耐久性降低。
6、 冷卻水、溫油用快速接頭
主要用于通用型模具接口。徹底實現模具互換操作的簡單化，加強防銹功能，種類多樣。 使用注
意事項： 注意 l 請不要用于適用流體以外的流體。 l 使用時不要超過最高使用壓力限制。 l 不要在使用溫度范圍以外使用，防止造成密封材料磨損或泄漏。 l 不要進行人為的擊打、彎曲、拉伸、防止造成破損。 l 不要在混入金屬粉或砂塵等地方使用，防止造成工作不良或泄漏。 l 螺紋類的安裝，在安裝時不要超過最大緊固扭矩，防止造成破損。 l 不要使用帶裂縫的軟管，防止造成泄漏或脫落。 l 如用于有震動、沖擊的機器會造成耐久性降低。 l 使用流體必須是經過過濾器過濾的潔凈流體。 l 不要拆卸快速接頭。
7、 半導體快速接頭
主要用于半導體、氟樹脂半導體生產設備裝置。主體材質應采用抗腐蝕性的金屬或注模成形的氟樹脂（PFA）的全樹脂制品。 使用注意事項： 注意 l 對于流體進行密封材質的溶析實驗，確認材質是否適合。 l 管制螺紋的外螺紋請使用特氟龍密封膠帶。 l 安裝螺紋時不要超過最大緊固扭矩，防止造成破損。 l 插入時為了降低摩擦（插入負荷）和保護“O”形密封圈，可在“O”形密封圈或快速接頭（“O”形密封圈褶皺部）上涂抹所用流體或純水。 l 分離時，由于有少量流體流出，為了防止危險可用壓縮空氣把快速接頭內部的流體排出、分離。 l 請不要作為絞鏈接頭使用。 l 請不要用快速流體接頭以外的用途。 l 不要進行人為的擊打、彎曲、拉伸、防止造成破損。 l 套管或快速接頭單體時請不要加壓使用，防止造成閥門飛出。 l 單體時必須裝上指定的防塵罩。 l 不要拆卸快速接頭。
二、各結構形式詳細介紹
兩端開閉式、兩端開放式、單路開閉式。
1、兩端開閉式
不鏈接時：當母體的套圈移到另一端時，不銹鋼珠自動向外滾動，子體因母體與子體共同閥門彈簧力的作用力運作下而斷開，子體與母體的閥門各自閉合，瞬間阻斷流體流動。 鏈接時：當子體插入母體時，套圈在彈簧的作用下回到原來的位置，鋼珠滾動鎖緊子體緊密連接，同時母體與子體的閥門互相推動而打開，流體流通，O型圈能完全阻斷流體的滲漏。
2、兩端開放式
不鏈接：當母體的套圈被推到另一端時，鋼珠自動向外滾動，因此，子體被移出；由于子體與母體都沒有閥門，流體向外流出。 鏈接時：當子體插入母體時，套圈被其彈簧的作用力推到先前的位置致鋼珠鎖緊，流體流動，其中的O型圈以防止液漏
3、單路開閉式
不鏈接：當母體的套圈移到另一端時，不銹鋼珠自動向外滾動，子體被閥門彈簧的反作用力彈開，閥門就能自動關閉以阻斷流體流動。 鏈接時：當子體插入有套圈的母體一側時，閥門被打開導致流體流動，墊圈被彈簧的力量推回原來的位置，不銹鋼珠會鎖住以確保子/母體連接，里面的墊圈能完全阻斷流體的滲漏。
